Terminasi Fiber Optik

Apa itu Serat Optik?

Serat optik, fiber optik atau kabel optik adalah saluran transmisi terbuat dari kaca atau plastik yang digunakan untuk mentransmisikan data melalui media berupa cahaya dari suatu tempat ke tempat lain dengan waktu yang sangat cepat dan data yang sangat besar (Saydam, 1997).

Sumber: https://www.kajianpustaka.com/2018/07/pengertian-jenis-dan-prinsip-kerja-serat-optik.html
Fiber optik dikembangkan pada akhir tahun 1960 yang terbuat dari bahan dielektrik berbentuk seperti kaca. Di dalam fiber inilah energi cahaya yang dibangkitkan oleh sumber cahaya disalurkan sehingga dapat diterima di ujung unit penerima (receiver).

Perbedaan sistem komunikasi optik dengan sistem komunikasi biasa terletak pada proses pengiriman sinyalnya. Pada sistem komunikasi biasa sinyal informasi diubah menjadi sinyal listrik/elektrik, lalu dilewatkan melalui kabel tembaga. Setelah sampai di tujuan sinyal tersebut lalu diubah kembali menjadi informasi yang sama seperti yang dikirimkan. Sedangkan pada sistem komunikasi optik, informasi diubah menjadi sinyal listrik kemudian diubah lagi menjadi optik/cahaya. Sinyal tersebut kemudian dilewatkan melalui serat optik, setelah sampai di penerima, cahaya tadi diubah kembali menjadi sinyal listrik dan akhirnya diterjemahkan menjadi informasi.

Kelebihan Serat Optik

Kelebihan serat optik dibandingkan dengan media transmisi yang lain adalah sebagai berikut (Widodo, 1995):

1. Memiliki bandwidth yang sangat lebar. Dalam sistem digital dapat mencapai orde gigahertz, sehingga mampu membawa informasi yang sangat besar.
2. Ukuran sangat kecil dan murah, sehingga mudah dalam penanganan dan instalasi.
3. Isyarat cahaya tidak terpengaruh oleh derau elektris maupun medan magnetis.
4. Isyarat dalam kabel serat terjamin keamanannya.
5. Karena dalam serat tidak terdapat tenaga listrik, maka tidak akan terjadi ledakan maupun percikan api. Di samping itu serat tersebut tahan terhadap gas beracun, bahan-bahan kimia, dan air, sehingga cocok bila ditanam di bawah tanah.
6. Susutan sangat rendah, sehingga memperkecil jumlah sambungan dan jumlah pengulang (repeater). Yang pada gilirannya akan menurunkan biaya.

Struktur Serat Optik

Secara umum struktur serat optik dapat dilihat pada gambar di bawah ini, dengan penjelasan sebagai berikut (Putu, 2009):

a. Core (Inti Kabel)

Core berfungsi untuk menyalurkan cahaya dari satu ujung ke ujung lainnya. Core yaitu elemen pertama dari fiber optik yang merupakan konduktor sebenarnya yaitu sebuah batang silinder terbuat dari bahan dielektrik (bahan silika (SiO2), biasanya diberi dopping dengan germanium oksida (GeO2) atau fosfor penta oksida (P2O5) untuk menaikan indeks biasanya) yang tidak menghantarkan listrik. Inti memiliki diameter antara 3 – 200 µm. Ketebalan dari core merupakan hal yang penting, karena menentukan karakteristik dari kabel. Core (inti) dari serat optik terbuat dari material kristal kaca kelas tinggi dan indeks bias core besarnya sekitar 1,5.

b. Cladding (Selubung)

Cladding berfungsi sebagai cermin yaitu memantulkan cahaya agar dapat merambat ke ujung lainnya. Cladding yaitu lapisan selimut/selubung yang dilapiskan pada core yang memiliki diameter antara 125 – 250 µm. Cladding juga terbuat dari gelas tetapi indeks bias nya lebih kecil dari indeks bias core. Hubungan antara kedua indeks dibuat kritis karena untuk memungkinkan terjadinya pemantulan total dari berkas cahaya yang merambat berada di bawah sudut kritis sewaktu dilewatkan sepanjang serat optik.

c. Coating (Pelindung)

Coating berfungsi sebagai pelindung mekanis yang melindungi serat optik dari kerusakan dan sebagai pengkodean warna pada serat optik. Coating yaitu bagian pelindung lapisan inti dan selimut yang terbuat dari bahan plastik elastis (PVC) yang berfungsi untuk melindungi serat optik dari tekanan luar.

d. Streng thening (Serat Penguat)

Streng thening serat berfungsi sebagai serat yang menguatkan bagian dalam kabel sehingga tidak mudah putus dan terbuat dari bahan serat kain sejenis benang yang sangat banyak dan memiliki ketahanan yang sangat baik.

e. Jacket Cable (Selongsong Kabel)

Jacket kabel berfungsi sebagai pelindung keseluruhan bagian dalam kabel serat optik serta didalamnya terdapat tanda pengenal dan terbuat dari bahan PVC.

Jenis-jenis Serat Optik

Terdapat dua jenis serat optik, yaitu sebagai berikut (Sharma dkk, 2013)

a. Singlemode Fiber (SMF)

Serat optik singlemode memiliki core yang kecil dan memiliki hanya satu jalur cahaya. Perbedaan antara indeks bias core dan cladding sangat kecil. SMF memiliki kapasitas yang lebih besar untuk mentransmisikan informasi karena dapat mempertahankan akurasi jumlah cahaya untuk jarak tempuh yang lebih besar dan tidak menunjukkan penyebaran cahaya yang disebabkan oleh beberapa mode. Atenuasi serat SMF juga lebih rendah bila dibandingkan dengan MMF. Kekurangan dari serat jenis ini adalah diameter core yang kecil yang membuat menyambungan cahaya ke dalam core lebih sulit, pembangunan yang sulit dan biaya yang relatif mahal.

b. Multimode Fiber (MMF)

Multimode fiber memiliki diameter core dan indeks bias relatif lebih besar daripada singlemode fiber dan memungkinkan sejumlah besar cahaya melewatinya. Ukuran core kabel multimode secara umum adalah berkisar antara 50 sampai dengan 100 mikrometer. Biasanya ukuran NA yang terdapat di dalam kabel multimode pada umumnya adalah berkisar antara 0,20 hingga 0,29. NA atau numerical aperture adalah ukuran kemampuan sebuah serat untuk menangkap cahaya, juga dipakai untuk mendefinisikan acceptance cone dari sebuah serat optik. Jenis serat optik Multimode dapat dikategorikan menjadi dua macam yaitu serat optik multimode step index dan serat optik multimode gradded index.

Prinsip Kerja Serat Optik

Prinsip kerja serat optik digambarkan dengan penjelasan sebagai berikut (Praja dkk, 2013):

1. Sinyal awal/source yang berbentuk sinyal listrik ini pada transmitter diubah oleh tranducer electrooptic (Dioda/Laser Dioda) menjadi gelombang cahaya.
2. Gelombang cahaya selanjutnya ditransmisikan melalui kabel serat optik menuju penerima/receiver yang terletak pada ujung lainnya dari serat optik.
3. Pada penerima/receiver sinyal optik ini diubah oleh tranducer Optoelektronik (Photo Dioda) menjadi sinyal elektris kembali.

Dalam perjalanan sinyal optik dari transmitter menuju receiver biasanya akan terjadi redaman cahaya di sepanjang kabel optik, sambungan-sambungan kabel dan konektor-konektor di perangkatnya. Oleh karena itu jika jarak transmisinya jauh maka diperlukan sebuah atau beberapa repeater yang berfungsi untuk memperkuat gelombang cahaya yang telah mengalami redaman sepanjang perjalanannya.

Jenis-jenis Konektor Fiber Optik dan Kegunaannya

Sumber: https://www.sarjanabersama.com/2018/03/jenis-jenis-konektor-fiber-optik-dan.html

Beritut ini adalah beberapa konektor fiber optik serta tipenya :

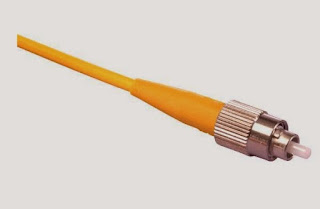

• FC (Fiber Connector)

Digunakan untuk kabel single mode dengan akurasi yang sangat tinggi dalam menghubungkan kabel dengan transmitter maupun receiver. Konektor ini menggunakan sistem drat ulir dengan posisi yang dapat diatur, sehingga ketika dipasangkan ke perangkat lain, akurasinya tidak akan mudah berubah.

Gambar diatas adalah konektor FC

• SC (Subsciber Connector)

Digunakan untuk kabel single mode, dengan sistem dicabut-pasang. Konektor ini tidak terlalu mahal, simpel, dan dapat diatur secara manual serta akurasinya baik bila dipasangkan ke perangkat lain.

Gambar diatas adalah konektor SC

• ST (Straight Tip)

Bentuknya seperti bayonet berkunci hampir mirip dengan konektor BNC. Sangat umum digunakan baik untuk kabel multi mode maupun single mode. Sangat mudah digunakan baik dipasang maupun dicabut.

Gambar diatas adalah konektor ST

• Biconic

Salah satu konektor yang kali pertama muncul dalam komunikasi fiber optik. Saat ini sangat jarang digunakan.

Gambar diatas adalah konektor Bisonic

• MPO/MTP

Konektor MPO adalah singkatan industri untuk "Multi-fiber Push On", dengan mekanisme penyisipan penyisipan push-on, memberikan interkoneksi yang konsisten dan berulang dan tersedia dengan serat 4, 8, 12, atau 24. MTP® adalah merek dagang dari konektor Conec untuk MPO AS. MTP / MPO adalah konektor yang dibuat khusus untuk kabel pita multifiber. Konektor single-mode MTP / MPO memiliki ferrule siku yang memungkinkan pantulan balik minimal, sedangkan konektor multimode ferrule biasanya rata. Kabel pita datar dan tepat dinamai karena struktur seperti pita datar, yang merumahkan serat berdampingan dengan jaket.

Gambar diatas adalah konektor MPO/MTP 

• SMA

Konektor ini merupakan pendahulu dari konektor ST yang sama-sama menggunakan penutup dan pelindung. Namun seiring dengan berkembangnya ST konektor, maka konektor ini sudah tidak berkembang lagi penggunaannya.

Gambar diatas adalah konektor SMA

• F-SMA

Meskipun F-SMA sesuai dengan IEC 61754-22 adalah salah satu desain tertua di serat optik, namun tetap digunakan di beberapa pasar khusus. Selain aplikasi industri, ini terutama digunakan dalam teknologi medis.

Gambar diatas adalah konektor F-SMA

• Konektor FDDI-MIC dan Konektor ESCON

Dirancang untuk memenuhi spesifikasi dokumen PMD ANSI X3.166 FDDI PMD, konektor dupleks ini menggunakan mekanisme pengikat sisi dan dua ferrules 2,5 mm, serta kafan pelindung tetap untuk melindungi ferrules. Konektor dapat dikunci sesuai spesifikasi antarmuka data terdistribusi serat (FDDI), dan juga dapat digunakan untuk aplikasi non-FDDI.

Gambar dari konektor FDDI-MIC dan ESCON

• T-ST Duplex

WEIDMULLER telah datang dengan inovasi hebat untuk membuat konektor terisolasi yang dapat memperpanjang kemudahan pengoperasian koneksi listrik. Konektor plug-in T-ST Duplex menjamin kualitas yang konsisten setiap saat. Dibuat sesuai spesifikasi IEC 61754-24 untuk diameter luar kawat berdiameter 2,6 sampai 3 mm

Gambar diatas adalah konektor T-ST Duplex

• T-SC/APC

Konektor serat optik SC adalah dengan struktur push-pull; Ini adalah salah satu jenis yang paling awal dan paling umum digunakan. Dengan perumahan plastik, dengan biaya rendah, tapi juga dengan akurasi yang bagus, yang banyak digunakan dalam instalasi massal.

Gambar diatas adalah konektor T-ST/APC

• MTRJ (Male dan Female )

MT-RJ adalah konektor dua serat yang menyerupai konektor telepon standar. Kemiripannya disengaja, karena konektornya ditujukan untuk mengganti tipe ST dan SC di lemari kabel dan di meja kerja. Konektor ini sesuai dengan potongan yang sama dengan jack RJ-45, yang memungkinkan serat dipasang pada peralatan jaringan, panel patch dan pelat dinding tanpa hukuman ruang. Konektor dilengkapi kait tunggal tanpa kabel. Alih-alih skema kawin serat khas yang menggunakan dua colokan yang digabungkan dalam adaptor kopling, konektor MT-RJ menawarkan teknik kawin plug-to-stop yang benar. Colokan pada colokan kabel patch ke soket di panel atau pelat muka. Serat diakhiri langsung ke bagian belakang soket dengan penghentian epoksi dan tanpa polish.

Gambar diatas adalah konektor MTRJ

• LC

Dikembangkan oleh Lucent Technologies, konektor LC atau Lucent Connector, berukuran sekitar setengah ukuran konektor SC. Konektor LC digunakan untuk penyebaran dengan kepadatan tinggi dimana beberapa serat berhenti di dalam ruang tertutup. Konektor faktor bentuk kecil, konektor LC menggunakan ferrule 1.25mm dengan mekanisme tab penahan yang serupa dengan konektor telepon atau RJ-45.Sama seperti konektor SC, bodi konektor LC berbentuk persegi, dan dua konektor LC biasanya diikat bersamaan dengan klip plastik untuk membuat koneksi dupleks. Konektor LC dapat digunakan dengan kabel singlemode dan multimode. Pencocokan konektor LC memiliki insertion loss sebesar 0.25dB.

Gambar diatas adalah konektor LC

• LC Duplex

Kabel serat optik 10 meter (~ 33 kaki) ini diakhiri dengan konektor LC (Lucent Connector) di salah satu ujungnya dan konektor SC (Subscriber Connector) di sisi lain. Ini adalah serat singlemode (9 mikron inti) yang dirancang untuk mentransmisikan data jarak jauh dengan kecepatan tinggi. Kabelnya adalah dupleks (dua serat) yang berarti memungkinkan komunikasi sinkron antar perangkat. Diameter cladding adalah 125 mikron.

Gambar dari konektor LC Duplex

• FC/PC

Sistem konektivitas serat tunggal sesuai dengan IEC 61754-13 dan JIS C-5970. Selain aplikasi MAN, WAN dan telekomunikasi, FC tersebar luas dalam aplikasi pengukuran. Biasanya digunakan dalam versi "lebar-lebar, tapi tipe" kunci sempit "dengan kunci pelurusan kecil tersedia berdasarkan permintaan.

Gambar diatas adalah konektor FC/PC

• FC/APC

"APC" adalah singkatan dari "kontak fisik siku" karena konektor ini memungkinkan permukaan dua serat terhubung saling bersentuhan satu sama lain dan karena ujung serat dipoles pada suatu sudut untuk mencegah cahaya yang dipantulkan dari perjalanan kembali serat. Konektor FC / APC ini memiliki ferrule keramik 8 ° pra-siku, yang bila dipoles dengan benar, menghasilkan kerugian balik 60 dB yang khas. Setiap paket konektor mencakup tutup konektor serat dan boot plastik.

Konektor ini juga memiliki konektor khas 0,25 dB konektor-to-connector khas kerugian. Namun, kerugian penyisipan yang signifikan dapat terjadi saat kawin dengan gaya yang berbeda, dan karena ini, kami merekomendasikan bahwa konektor FC / APC hanya dikawinkan dengan konektor FC / APC lainnya.

Gambar dari konektor FC/APC

• DIN

Konektor serat DIN ini digunakan di bidang telekomunikasi, CATV, LAN, MAN, WAN, uji & pengukuran, industri, medis dan sensor.

Konektor DIN 47256 (LSA) yang telah dirakit sebelumnya menampilkan satu unit bodi dengan ferrule zirkonia terapung bebas pegas. Konektor unik ini menawarkan performa superior dalam compact, DIN47256 compatible design yang cocok untuk berbagai aplikasi. Konektor DIN dibuat dari mesin kuningan presisi sekrup untuk kinerja dan daya tahan yang konsisten.

Gambar diatas adalah konektor DIN

• E2000

Konektor serat optik E2000 memiliki mekanisme kopling push-pull, dengan rana logam otomatis di konektor sebagai perlindungan sinar laser dan debu. Desain satu potong untuk penghentian mudah dan cepat, digunakan untuk keamanan tinggi dan aplikasi dengan daya tinggi. Konektor E2000 tersedia untuk PC Singlemode, APC dan Multimode PC. Konektor E2000 adalah satu dari sedikit konektor serat optik yang dilengkapi rana pegas yang sepenuhnya melindungi ferrule dari debu dan goresan. Rana ditutup secara otomatis saat konektor dilepas, mengunci kotoran yang kemudian dapat menyebabkan kegagalan jaringan, dan mengunci sinar laser yang berpotensi berbahaya.

Gambar diatas adalah konektor E2000

• E-2000/APC

Solusi hemat biaya yang menyediakan bandwidth dan tingkat transmisi yang tinggi dalam jarak yang lebih jauh. Kabel patch serat optik singlemode berkualitas tinggi ini dirancang khusus dengan menggunakan serat SMF-28e untuk aplikasi ethernet. Kabel ini sesuai dengan ROHS. Setiap koneksi memiliki daya tahan lebih besar dalam menahan tarikan, ketegangan dan dampak pemasangan kabel. Setiap kabel 100% diperiksa dan diuji secara optik untuk penyisipan kerugian sebelum Anda menerimanya. Desain jaket pull-proof mengelilingi serat mode tunggal yang populer 9/125, kebal terhadap gangguan listrik.

Gambar dari konektor E2000/APC

• D4

Konektor ini hampir mirip dengan FC hanya berbeda ukurannya saja. Perbedaannya sekitar 2 mm pada bagian ferrule-nya.

Gambar diatas adalah konektor D4

• MU

Konektor MU terlihat seperti miniatur SC dengan ferrule 1,25 mm, dengan desain push-pull yang sederhana dan bodi miniatur yang ringkas. Ini digunakan untuk beberapa konektor optik kompak dan mekanisme self-retentive untuk aplikasi backplane. Konektornya terdiri dari rumah plastik. Konektor MU adalah konektor optik yang di miniatur dan dikembangkan dengan aplikasi kepadatan dan kinerjanya.

Gambar konektor dari MU

• Konektor 10G-CX4

10G-CX4 adalah standar tembaga 10G pertama yang diterbitkan. Konektor yang digunakan sama dengan konektor Infiniband. Spesifikasi 10G-CX4 dirancang untuk bekerja sampai jarak 15 meter. Masing-masing dari 4 jalur tersebut membawa 3.125 G baud dari bandwidth sinyal. 10G-CX4 memberi keuntungan dengan daya rendah, biaya rendah, dan latensi rendah.

Gambar konektor dari 10G-CX4

• Infiniband™ (4x) Connector

Infiniband adalah teknologi komunikasi I / O bandwidth tinggi yang biasanya digunakan di pusat data, cluster server, dan aplikasi HPC (High Performance Computing). Kabel infiniband menggunakan konektor berdasarkan seri Micro GigaCN yang dikembangkan oleh Fujitsu. Jenis konektor yang paling umum digunakan adalah "4X", dinamai karena mendukung empat data link gabungan. Perakitan kabel akan sesuai dengan kabel 10G-CX4; Namun, kabel 10G-CX4 diuji untuk standar yang berbeda. Kabel infiniband tidak bisa digunakan dalam aplikasi 10G-CX4.

Gambar diatas adalah konektor Infiniband™ (4x)

• OptiJack Connector

Panduit Opti-Jack adalah konektor dupleks solid yang menggunakan dua duplex keramik SC duplex duplex, masing-masing berdiameter 2.5mm. Ferrules secara independen di-load dan diselaraskan menggunakan teknik mekanika lengan split konvensional.

Jack Opti berukuran konektor RJ-45 dan tersedia dalam varian pria dan wanita (steker dan jack). Kait konektornya dimodelkan setelah soket dinding standar industri RJ-45. Ini mendukung adaptor, skrup, dan kabel jumper duplex konvensional, meskipun transceiver jack Opti tidak dapat diakses secara luas.

Gambar diatas adalah konektor dari OptiJack

• Konektor High-Density Array

Konektor array multifiber seperti LIGHTRAY MPX dan MPO, dan kabel pita serat telah mulai populer Konektor MT-style, yang menggunakan ferrule kecil untuk menampung serat 4, 8, 12 atau 72+, memberikan antarmuka dengan kepadatan tinggi yang diperlukan untuk komunikasi dengan bandwidth tinggi.

Konektor ini digunakan terutama pada serat array yang menggantikan sarang tikus kabel koaksial yang terkait dengan komputer mainframe. Kumpulan ini biasanya dilipat dengan kabel jumper yang terminasi di konektor standar, seperti konektor duplex ESCON, untuk membentuk antarmuka ke peralatan sistem.

Gambar konektor dari High-Density Array

Berikut Daftar Tools Fiber Optik berserta Fungsinya

•  Fusion Splicer (Alat Sambung Fiber Optik)

Alat Fiber Optik beserta Fungsinya Yang pertama ada Fusion Splicer, Alat ini sangat penting dalam dunia fiber optik karena alat inilah yang akan menyambung kabel fiber optik jika kabel fiber optik putus. Berbeda dengan kabel tembaga yang biasa kita lihat jika putus tinggal disambung dengan cara dililit berbeda halnya dengan kabel fiber optik yang jika putus diperlukan alat khusus untuk menyambungkannya kembali.

Fusion splicer atau sering dikenal sebagai alat untuk menyambungkan serat optik ini merupakan salah satu alat yang digunakan untuk menyambungkan sebuah core serat optik, dimana serat tersebut terbuat / berbasis kaca, dan mengimplementasikan suatu daya listrik yang telah dirubah menjadi sebuah media sinar berbentuk laser.

Sinar laser tersebut berfungsi untuk memanasi kaca yang terputus pada core sehingga bisa tersambung kembali dengan baik. Perlu kalian ketahui, bahwa fusion splicer ini haruslah memiliki tingkat keakuratan yang cukup tinggi, hal ini ditujukan untuk menghasilkan hasil penyambungan yang sempurna, karena pada saat penyambungan tersebut akan terjadi proses pengelasan media kaca serta peleburan kaca yang akan menghasilkan suatu media, dimana media tersebut akan tersambung dengan utuh tanpa adanya celah-celah, hal ini dikarenakan media tersebut memiliki senyawa yang sama.

• Stripper Atau Miller

Seperti halnya Kabel – kabel lain kabel fiber optik harus dikupas dahulu sebelum disambung atau dipasangi konektor. Alat yang satu ini biasa disebut Stripper yang berfungsi mengupas kulit atau jaket pelindung dari fiber optik agar tersisa Core atau inti dari kabel fiber optik.

Seperti yang dijelaskan diatas kabel fiber optik sangatlah kecil dan tipis sama seperti sehelai rambut maka dari itu fiber stripper ini memiliki presisi yang sangat akurat untuk memastikan hanya cleadingnya / pelindungnya saja yang terkupas tanpa merusak core atau inti dari kabel fiber optik. Inilah sebabnya sobat tidak bisa menggunakan sembarangan alat pengupas kabel untuk mengupas kabel fiber optik.

• Cleaver (pemotong core Fiber optik)

Alat Fiber Optik beserta Fungsinya Cleaver Tools ini mempunyai fungsi untuk memotong core yang kulit kabel optic-nya sudah dikupas, perlu kalian ketahui juga bahwa pemotongan core ini wajib menggunakan alat khusus ini, karena pada serat kacanya akan terpotong dengan rapih. sama halnya dengan Alat Pengupas Kabel fiber optik tadi atau yang disebut stripper yang memiliki presisi sangat akurat.

Alat Fiber cleaver ini juga memiliki presisi yang sangat akurat. Jika proses ini berhasil dilakukan dengan baik maka tahapan selanjutnya, kalian bisa teruskan ke tahap Jointing

• Optical Power Meter (OPM)

Power Meter Optik (OPM) adalah alat yang digunakan untuk mengukur kekuatan dalam sinyal optik. Istilah ini biasanya mengacu pada perangkat untuk menguji daya rata-rata dalam sistem serat optik. perangkat tujuan umum kekuatan cahaya measuring biasanya disebut radiometers, fotometer, daya laser meter, pengukur cahaya atau lux meter.

alat yang baru dirancang untuk mengetest serat optik, yang bertujuan untuk instalasi, penerimaan gambaran dan pemeliharaan jaringan serat .

Fungsi OPM(Optical Power Meter)

Dipakai untuk mengukur total loss dalam sebuah link optik baik saat instalasi (uji akhir) atau pemeliharaa Diukur dalam satuan Decibel (dB) .

Loss atau redaman dinyatakan : L (dB) = Pin (dBm) – Pout (dBm) L (dB) = 10 Log (Pin / Pout)

• Optical Time Domain Reflectometer (OTDR)

Optical Time Domain Reflectometer (OTDR) merupakan alat yang dapat digunakan untuk mengevaluasi suatu serat optik pada domain waktu.

1. OTDR merupakan salah satu peralatan utama baik untuk instalasi maupun pemeliharaan link serat optik

2. OTDR memungkinkan sebuah link diukur dari satu ujung.

3. OTDR dipakai untuk mendapatkan gambaran visual dari redaman serat optik sepanjang sebuah link yang diplot pada sebuah layar dengan jarak digambarkan pada sumbu X dan redaman pada sumbu Y.

4. Informasi mengenai redaman serat, loss sambungan, loss konektor dan lokasi gangguan serta loss antara dua titik dapat ditentukan dari display ini

Fungsi Optical Time Domain Reflectometer OTDR

1. Mengukur jarak pada suatu titik dalam serat

2. Mengukur besar Loss rata-rata (dB/km) antara dua titik yang dipilih dalam sebuah serat optik

3. Mengetahui jenis Event dalam serat optik (apakah konektor, tekukan, konektor, atau patahan)

4. Mengetahui lokasi titik penyambungan dan berapa besar lossnya

5. Mengidentifikasi Lokasi dan Jenis gangguan pada fiber optik

6. Mengetahui besar porsi daya yang dipantulkan pada suatu event pantulan (Optical Return Loss)

7. Mensupport Reporting Data

• Optical Light Source (OLS)

Optical Light Source, yaitu suatu suatu alat yang berfungsi sebagai pemancar sinyal optik.Alat ini adalah memancarkan sinar LASER, dengan Class yang sudah ditetapkan oleh pabrik.

Optical Laser Source (OLS) adalah sebuah alat yang dapat mengeluarkan sinar cahaya / infra merah. Alat ini biasanya digunakan untuk mengukur redaman kabel serat optik yang penggunaannya harus dibarengi dengan alat Optical Power Meter (OPM). Optical Laser Source (OLS) memiliki panjang gelombang (

λ

) yang dapat diubah-ubah yaitu 1310 dan 1550 nm. Optical Laser Source (OLS) yang baik harus memiliki keluaran cahaya yang stabil dimana cahaya tersebut dapat bersumber dari laser atau LED. Pada tugas akhir ini, Optical Laser Source (OLS) yang digunakan adalah merek Wandel & Goltermann (WG) tipe OLS-15 dengan daya pancar sebesar -7 dBm atau 0,19952623 mW

• Optical Fiber identifier

Alat yang satu ini memiliki fungsi untuk mengetahui arah signal dengan penunjuk arah dan besar daya yang di laluinya.

Visual Fault Locator (Senter Optik)

Alat ini sering disebut juga Laser fiber optic atau senter fiber optic. Fungsinya untuk melakukan pengetesan pada core fiber optic. Laser akan mengikuti serat Optik pada Kabel Fiber Optik dari POP Sampai Ke User (end to end) , bila core tidak bermasalah laser akan sampai pada titik tujuan.

contoh alat tools fiber optik Visual fault locator

contoh alat tools fiber optik Visual fault locator

Bit Error Rate Test

Alat Fiber Optik beserta Fungsinya Alat ini berfungsi sebagai pengecek koneksi jaringan TDM (Time Divisio Multipleksi) yang mana jaringan TDM aplikasinya yaitu layanan Clear Channel yang sedang coba di uraikan penulis. Secara spesifiknya untuk mengecek dan mengetahui TX atau RX yang error, melalui pengiriman paket dan loop
